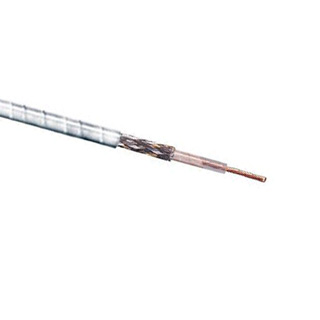

Кабель греющий постоянной мощности TESXL
Резистивные нагревательные кабели постоянной мощности TESXL используются, используются, когда длина цепи превышает ограничения для нагревательных кабелей параллельного сопротивления. Кабели TESXL предназначены для работы в среде с высокой температурой воздействия, связанной с пропаркой. Греющие TESXL обеспечивают постоянную выходную удельную мощность по всей длине кабеля без падения напряжения. Фторополимерная оболочка обеспечивает устойчивость нагревательного кабеля к химическому воздействию, сохраняя максимальную гибкость.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Резистивные нагревательные кабели постоянной мощности TESXL используются, используются, когда длина цепи превышает ограничения для нагревательных кабелей параллельного сопротивления.
Кабели TESXL предназначены для работы в среде с высокой температурой воздействия, связанной с пропаркой.
Греющие кабели TESXL обеспечивают постоянную выходную удельную мощность по всей длине без падения напряжения.
Фторополимерная оболочка обеспечивает устойчивость нагревательного кабеля к химическому воздействию, сохраняя максимальную гибкость.
В соответствии с тестом IEC-EN-60079-30-1 конструкция кабеля выдерживает внешнее воздействие в размере 7 Дж.
Резистивные кабели TESXL предназначены для использования в обычных (неклассифицированных) и во взрывоопасных зонах.
Технические характеристики кабеля TESXL:
- Варианты удельной мощности: 30 Вт / м;
- Максимальное напряжение питания: 600 В(~);
- Максимальная температура непрерывного воздействия в выключенном состоянии: 260 0С;
- Минимальная температура монтажа: - 60 °C;
- Минимальный радиус изгиба: 6 внешних диаметров кабеля;
- Температурный класс: Т2-Т6 (на основании стабилизированной конструкции или ограничителей).
Стабилизационный дизайн нагревательного кабеля TESXL
Ограничение удельной мощности кабелей TESXL напрямую связано с требуемой температурой поддержания. Thermon может гарантировать соответствие температурному классу взрывозащиты при использовании стабилизированного дизайна без применения ограничивающих термостатов. Выходная мощность кабеля TESXL и температурный класс зависят от напряжения питания, сопротивления кабеля, температурных условий, а также дополнительных параметров. За помощью в проектировании обращайтесь в нам в "Энергию Тепла".
Основные принадлежности для нагревательного кабеля TESXL
Для подключения питания кабели TESXL обычно требуют использования холодных вводов на каждом конце цепи.
Для подсоединения кабелей TESXL к источнику питания посредством холодного ввода, а также для соединения кабелей между собой используется набор CKTESXL. Холодный ввод необходим, если удельная мощность кабеля превышает 16 Вт/м.
Варианты нагревательных кабелей TESXL
| Греющий кабель | Сопротивление (Ом/м при 20 С) | Диаметр проводника, мм | Диаметр кабеля, мм |
|---|---|---|---|
| TESXL 0.8 | 0.0008 | 6.05 | 10 |
| TESXL 1.1 | 0.0011 | 5.16 | 9.4 |
| TESXL 1.8 | 0.0018 | 4.03 | 8 |
| TESXL 2.9 | 0.0029 | 3.20 | 7.2 |
| TESXL 4.4 | 0.0044 | 2.58 | 6.5 |
| TESXL 7 | 0.0007 | 2.05 | 6.0 |
| TESXL 10 | 0.0100 | 1.72 | 5.7 |
| TESXL 11.6 | 0.0116 | 1.60 | 5.6 |
| TESXL 15 | 0.015 | 1.38 | 5.3 |
| TESXL 17.8 | 0.0178 | 1.28 | 5.2 |
| TESXL 25 | 0.025 | 1.08 | 5.0 |
| TESXL 31.5 | 0.0315 | 0.96 | 4.9 |
| TESXL 50 | 0.050 | 0.76 | 4.7 |
| TESXL 68 | 0.068 | 0.65 | 4.6 |
| TESXL 100 | 0.100 | 1.31 | 5.3 |
| TESXL 150 | 0.150 | 1.07 | 5.0 |
| TESXL 170 | 0.170 | 1.00 | 5.0 |
| TESXL 200 | 0.200 | 0.93 | 4.9 |
| TESXL 240 | 0.240 | 1.05 | 5.0 |
| TESXL 330 | 0.330 | 1.25 | 5.2 |
| TESXL 370 | 0.370 | 1.18 | 5.1 |
| TESXL 500 | 0.500 | 1.02 | 5.0 |
| TESXL 730 | 0.730 | 0.60 | 4.6 |
| TESXL 1000 | 1.000 | 0.90 | 4.9 |
| TESXL 1440 | 1.440 | 0.77 | 4.7 |
| TESXL 1730 | 1.730 | 0.70 | 4.7 |
| TESXL 2160 | 2.160 | 0.63 | 4.6 |
| TESXL 2400 | 2.400 | 0.89 | 4.8 |
| TESXL 3000 | 3.000 | 0.76 | 4.7 |
| TESXL 4000 | 4.000 | 0.68 | 4.6 |
| TESXL 5600 | 5.600 | 0.58 | 4.5 |
| TESXL 8000 | 8.000 | 0.48 | 4.4 |
Характеристики аппарата защиты для нагревательного кабеля TESXL
Максимальная длина цепи для нагревательных кабелей TESXL зависит от сопротивления кабеля, длины цепи и рабочего напряжения. Длина цепи, уставки аппарата защиты и защита утечек тока на землю должны основываться на действующих местных нормах. Защита электронагревательного оборудования от утечек тока на землю должна обеспечиваться для каждой цепи электрообогрева.
Скачать информацию о кабеле Thermon TESXL в формате .pdf
